論文類別：工程技術類

篇名：

物聯網的世代！利用Arduino實現居家安全監控系統

作者:

許云澤。國立中央大學附屬中壢高級中學。高一９班



壹、前言

一、研究動機

      現代大多數人的工作皆是屬於早出晚歸類型，大部分的時間不在家，因此也使被闖空門的機會大增。有鑑於此，我決定製作一個居家安全監控系統，用以提高居家安全性，不但可以利用硬體拍照回傳，更可以零時差的配合LINE系統發送警報。

二、研究目的

      我希望此系統能夠在生活中起到真正的幫助，而不是一個機器模型而已，所以我對居家安源監控系統的要求如下：

1.能夠在家中的任意位置架設監控系統

2.除了文字訊息，還要加上及時的影像

3.與物聯網做結合，持續24小時監控不斷

      只要具有了以上的功能，就能稱得上實用的居家安全監控系統了

三、研究途徑

訂定研究主題　→　參考網路資料、相關書籍　→　與老師討論小論文架構　→　確認主要結構、方向　→　試做安全監控系統   →    實作並更正錯誤　→撰寫小論文

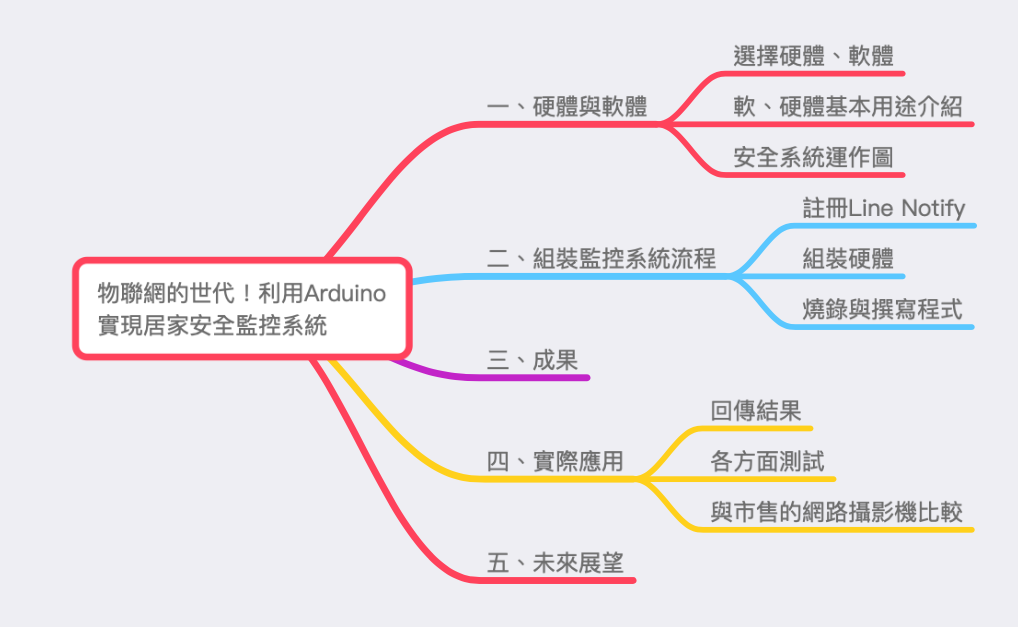

四、研究架構

貳、正文

一、硬體與軟體

（一）、選擇硬體、軟體

  • Esp32cam模組
  • 18650電池配件 (18650電池一顆 + 18650 電池盒 + 18650電池充電器)
  • USB TTL 燒錄器
  • USB轉mini-usb傳輸線
  • 杜邦線(母對母)適量
  • ( 軟體 )Arduino IDE

（二）、軟、硬體基本用途介紹

名稱用途說明價格型號(備註)
Esp32cam模組負責執行主程式，此開發版同時兼具wifi功能與攝影機設備，適合此專案使用。280無
18650電池配件負責供給主機板電力。200容量 3400mAh
USB TTL燒錄器把電腦種撰寫的程式燒錄進Esp32cam開發版中120FT23RL模組
USB轉mini-usb傳輸線配合USBTTL的轉接線30線長15cm
杜邦線(母對母)在燒錄與供電時會用到10線長10cm

( 表格來源：筆者整理 )

（三）、安全系統運作圖


二、組裝監控系統流程

（一）、註冊Line Notify

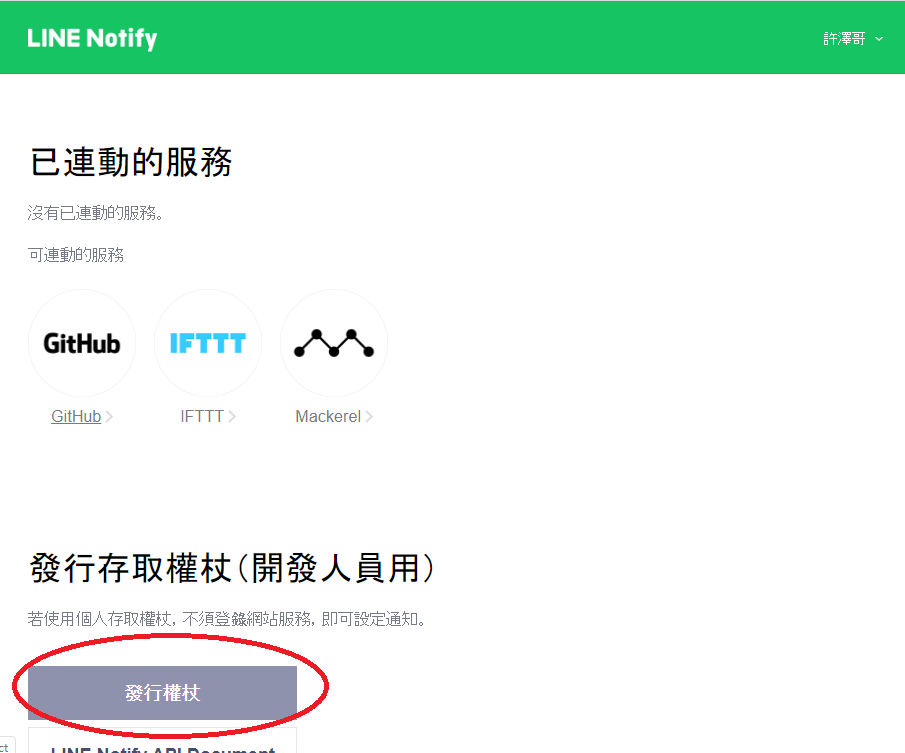

登入 → 進入個人頁面 → 點擊發行權杖

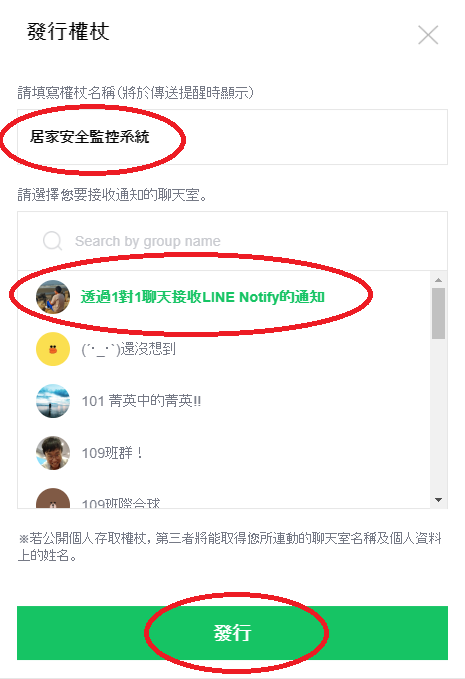

   設定名稱並選擇”透過1對1聊天接收並發行

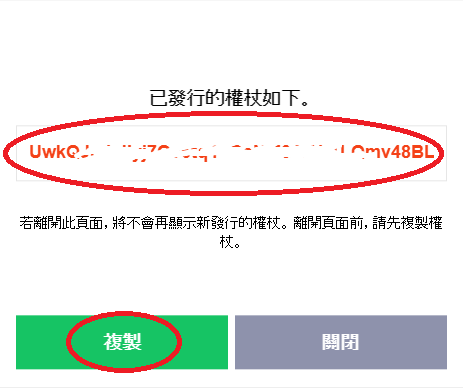

複製權杖 ( 權杖必須存起來，後面會用到 )

註：白色塗掉區域為隱私資訊，不影響最終結果



（二）、組裝硬體


( 圖片來源：筆者拍攝 )

Esp32camUSB TTL
5v5v
GNDGND
RXU0T
TXU0R

(線路連接說明)
