『高中小論文』物聯網的世代！利用Arduino實現居家安全監控系統

（三）、燒錄與撰寫程式

1、安裝Esp32核心程式

下載Arduino IDE( 使用1.8.12版本 )並設定如圖中配置，以配合Esp32cam運作，然後修改開發版的設定，最終才能將程式成功燒錄進Esp32開發版當中。  此次選用的設定值為「Esp32 Wrover Module」 因為這是屬於Esp32的通用版本。

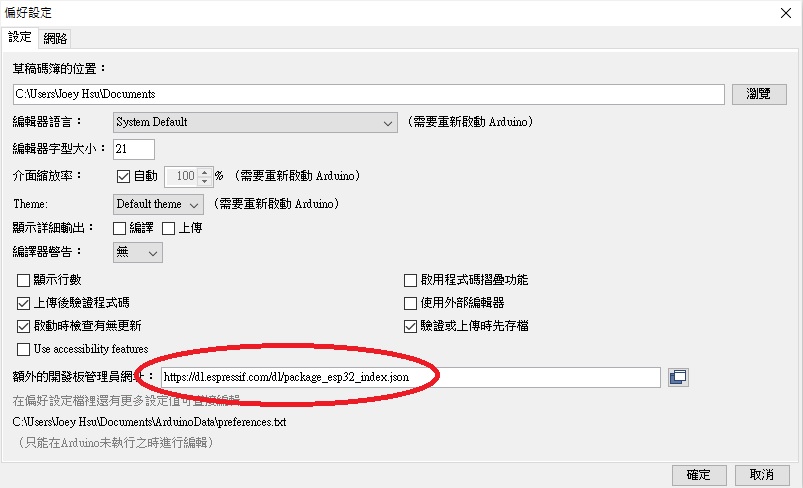

圖一

檔案 → 偏好設定 → 輸入開發版網址

圖二

工具 → 開發版 → 開發版管理

圖三

輸入esp32 → 1.0.1版本 → 下載

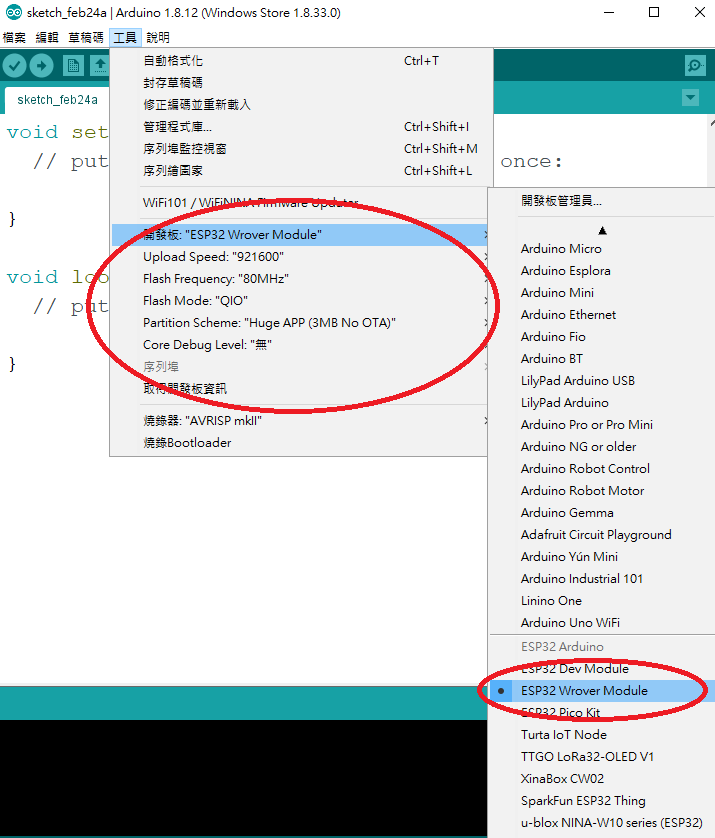

圖四

工具 → 選擇開發版 → 設定如圖四畫面

2、撰寫程式碼：

      首先，設定Esp32cam連線到哪個網路，ssid為網路名稱，password為連線密碼，myLineNotifyToken是前面提到的”權杖”，當這些數值設定完成後，Esp32cam便能達到最基本的連網功能。

圖一．連網設定值

( 註：紅色塗掉區域為隱私資訊，不影響最終結果 )

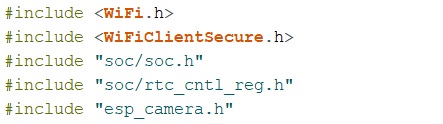

      接著引用<WiFi.h>與<WiFiClientSecure.h>程式庫，讓之後的程式可以配合使用。如果不引用程式庫的話，不但會讓後面的程式無法順利執行，更會讓整體的程式碼非常複雜，所以無論是什麼程式，引用程式庫幾乎是不科缺少的流程。

  圖二．引用程式庫

      最後把需要重複執行的程式碼放入loop迴圈當中，首先先在Arduino的監控視窗輸出一段文字”starting to Line”，讓使用者知道：程式準備回傳監控的資料給使用者了( 藉由Line )。

      回傳完成後，繼續在Arduino的監控視窗輸出一段文字”payload”，並且輸出完後等待60秒( 60000毫秒 )。

      經過統整後，整段程式的用途就是不斷的重複以下這個流程：

3、燒錄程式

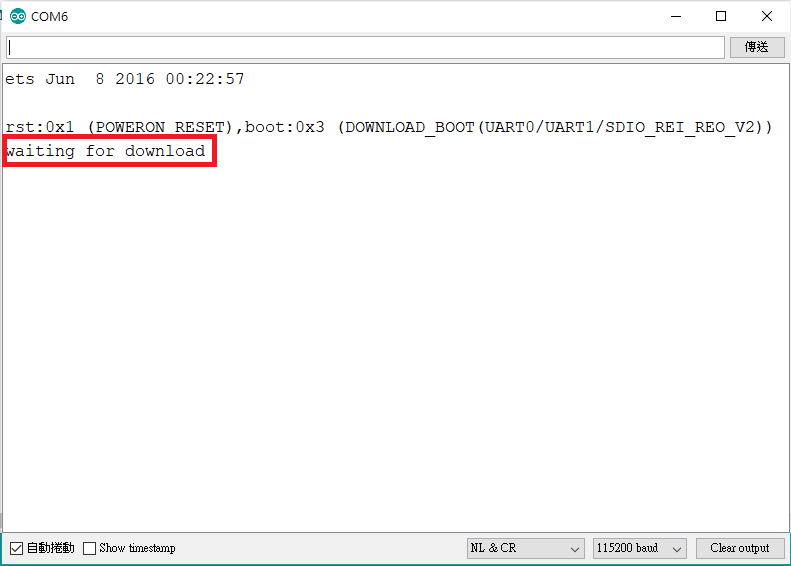

      首先拿一條線將IO0與GND短路( 需要用到一條杜邦線母對母互相連接 )，接著按下Reset按鍵，將開發版重新開機，監控視窗會出現”waiting for download”字樣。

註：( 如圖一所示 )，這時候便可以上傳程式碼到開發版當中。

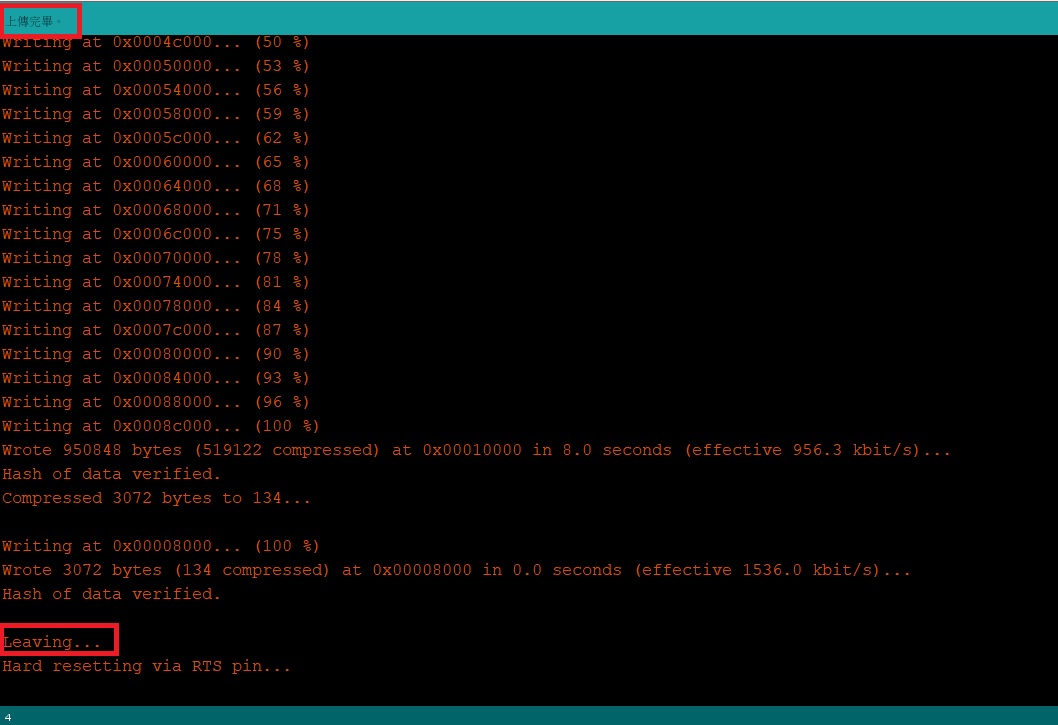

      等待底下出現上傳完畢的訊息，代表程式碼燒錄完成 ( 如圖二 )，先把原本短路的杜邦線拔除，再次按下Reset按鍵重新開機，最後打開監控視窗，看程式是否有順利運行。( 如圖三 )

圖一

  圖二

圖三
